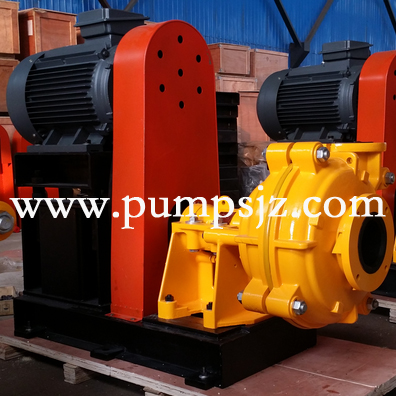

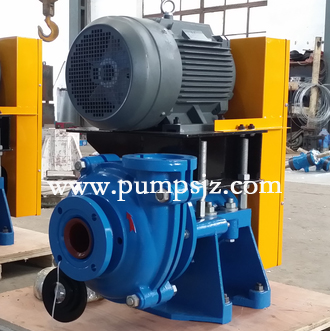

名称:AH渣浆泵
可在线通过咨询了解详情

通过以下按钮进入下一步
产品简介: 输送强磨蚀、高浓度渣浆用泵,质量可靠,使用寿命长,结构简单,更换方便
产品说明:




 1. 产品特点和用途


    AH、M型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可以多级串联使用。

    AH、M型泵的泵体具有可更换的耐磨金属内衬或橡胶内衬,叶轮采用耐磨金属或橡胶材料。HH型泵的泵体内衬和叶轮仅采用耐磨金属。

    AH、M型泵的轴封可采用填料密封或离心式密封,泵的吐出口位置可根据需要按45°间隔,旋转八个不同的角度安装使用。


  2.型号意义

8/6E-AH(或M)

8/6------ 泵/出口直径 (英寸)

    E------ 托架形式

AH、M------ 渣浆泵


3.  AHM 系列渣浆泵性能表

型号

TYPE

允许配带

最大功率

KW)

材质

清水性能

叶轮

护套



叶轮



流量   Q

扬程

 H

(m)

转速

N

r/min



最高效率

%



汽蚀

余量

NPSH

(m)





叶片数S



叶轮直径

(mm)



M3/h

l/s

1.5/1B-AH

15

M

M

12.6-28.8

3.5-8

6-68

1200-3800

40

2-4

5

152

2/1.5B-AH

15

M

M

32.4-72

9-20

6-58

1200-3200

45

3.5-8

5

184

3/2C-AH

30

M

M

39.6-86.4

11-24

12-64

1300-2700

55

4-6

5

214

4/3C-AH

30

M

M

86.4-198

24-55

9-52

1000-2200

71

4-6

5

245

6/4D-AH

60

M

M

162-360

45-100

12-56

800-1550

65

5-8

5

365

8/6R-AH

300

M

M

360-828

100-230

10-61

500-1140

72

2-9

5

510

10/8E-M

120

M

M

666-1440

185-400

14-60

600-1100

73

4-10

5

549

10/8ST-AH

560

M

M

612-1368

170-380

11-61

400-850

71

4-10

5

686

12/10ST-AH

560

M

M

936-1980

260-550

7-68

300-800

82

6

5

762

14/12ST-AH

560

M

M

1260-2772

350-770

13-63

300-600

77

3-10

5

965

16/14TU-AH

1200

M

M

1368-3060

380-850

11-63

250-550

79

4-10

5

1067

20/18TU-AH

1200

M

M

2520-5400

700-1500

13-57

200-400

85

5-10

5

1370

 注:   1.M”代表合金耐磨材料。

        2.推荐流量范围50%Q'Q110%Q' (Q'≈相应于最高效率点流量)

        3.NPSH是指最高转速时,推荐Q点所对应的NPSH值。

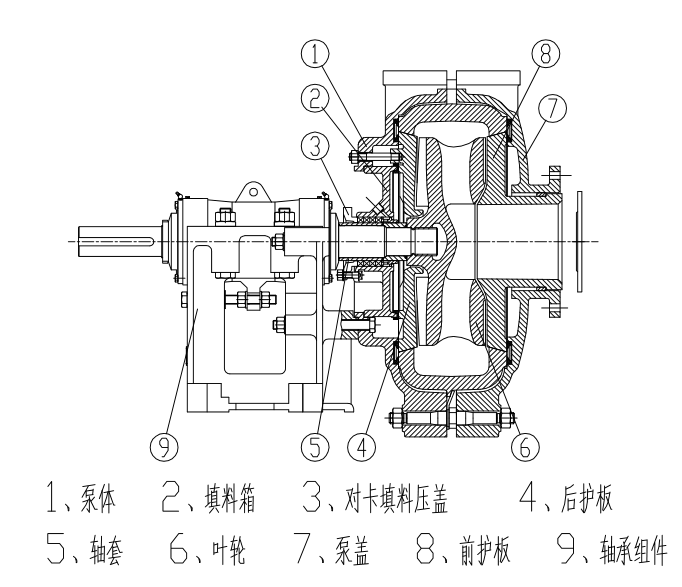

4.结构图




AH、M系列渣浆泵结构图
