AHR系列聚氨酯渣浆泵
1. 产品特点和用途
AHR型聚氨酯泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可以多级串联使用。
AHR型聚氨酯泵的泵体为聚氨酯材质，是由多元醇和多异氰酸酯经缩聚反应形成且力学性能优异的高分子材料，可塑性极强。聚氨酯弹性体性能介于塑料和橡胶之间，耐油，耐磨，耐低温，耐老化，硬度高，有弹性。
AHR型聚氨酯泵的轴封可采用填料密封或离心式密封，泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。
2.型号意义
8/6E-AHR
8/6------ 泵进/出口直径 (英寸)
E------ 托架形式
AH------ 渣浆泵
R------ 橡胶/聚氨酯
3. AHR系列聚氨酯渣浆泵性能表
型号 TYPE | 允许配带 最大功率 （KW) | 材质 | 清水性能 | 叶轮 | |||||||
护套
| 叶轮
| 流量 Q | 扬程 H (m) | 转速 N （r/min）
| 最高效率 （%）
| 汽蚀 余量 NPSH （m）
| 叶片数S
| 叶轮直径 （mm）
| |||
M3/h | l/s | ||||||||||
1.5/1B-AHR | 15 | PU | PU | 10.8-25.2 | 3-7 | 7-52 | 1400-3400 | 35 | 2-4 | 3 | 152 |
2/1.5B-AHR | 15 | PU | PU | 25.2-54 | 7-15 | 5.5-41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 |
3/2C-AHR | 30 | PU | PU | 36-75.6 | 10-21 | 13-39 | 1300-2100 | 55 | 2-4 | 5 | 213 |
4/3C-AHR | 30 | PU | PU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3-5 | 5 | 245 |
6/4D-AHR | 60 | PU | PU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3-5 | 5 | 365 |
8/6R-AHR | 300 | PU | PU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 |
10/8ST-AHR | 560 | PU | PU | 540-1188 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | 5 | 686 |
12/10ST-AHR | 560 | PU | PU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 5 | 762 |
14/12ST-AHR | 560 | PU | PU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-8 | 5 | 965 |
注： 1.“M”代表合金耐磨材料，“PU”代表聚氨酯材料。 2.推荐流量范围50%Q'≤Q≤110%Q' (Q'≈相应于最高效率点流量) 3.NPSH是指最高转速时，推荐Q点所对应的NPSH值。
| |||||||||||

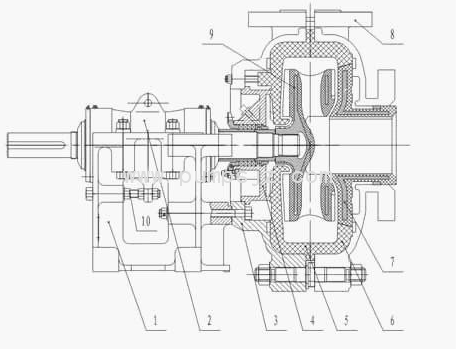

4.结构图
AHR系列聚氨酯渣浆泵结构图
