AH、M陶瓷渣浆泵

1. 产品特点和用途

AH、M型陶瓷泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。该类型泵也可以多级串联使用。

AH、M型陶瓷泵的泵体的材质主要包括氮化硅陶瓷、碳化硅陶瓷等。

氮化硅陶瓷：抗热冲击性能优于氧化铝陶瓷，能耐除氢氟酸以外的所有无机酸及30%的碱溶液的腐蚀。氮化硅陶瓷的热膨胀系数小、导热性好，抗热冲击性能优于氧化铝陶瓷，且原摩擦系数较低，有一定的自润滑性。

碳化硅陶瓷：具有优良的耐化学腐蚀性、较高的机械强度、耐磨性好、耐高温、自润滑性好、摩擦系数小等特点。碳化硅陶瓷耐磨性能优良，除了氢氟酸等少数几种介质外，几乎能耐所有化学品的腐蚀，包括浓硝酸、硫酸、盐酸等强腐蚀液体。

选择特定的陶瓷材料将取决于泵送的介质和介质温度，以及材料的韧性、耐火性、硬度、强度、耐磨性和耐腐蚀性。尽管所有常见的陶瓷泵材料都比不锈钢坚硬，但不同的陶瓷材料之间会出现较大的硬度变化。

AH、M型泵的轴封可采用填料密封或离心式密封，泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。

2.型号意义

8/6E-AH(或M）

8/6------ 泵进/出口直径 (英寸)

E------ 托架形式

AH、M------ 渣浆泵

3. AH、M 系列陶瓷渣浆泵性能表

型号 TYPE	允许配带最大功率（KW)	材质		清水性能						叶轮
		护套	叶轮	流量 Q		扬程 H (m)	转速 N （r/min）	最高效率（%）	汽蚀余量 NPSH （m）	叶片数S	叶轮直径（mm）
		护套	叶轮	M3/h	l/s	扬程 H (m)	转速 N （r/min）	最高效率（%）	汽蚀余量 NPSH （m）	叶片数S	叶轮直径（mm）
1.5/1B-AH	15	M	M	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	5	152
2/1.5B-AH	15	M	M	32.4-72	9-20	6-58	1200-3200	45	3.5-8	5	184
3/2C-AH	30	M	M	39.6-86.4	11-24	12-64	1300-2700	55	4-6	5	214
4/3C-AH	30	M	M	86.4-198	24-55	9-52	1000-2200	71	4-6	5	245
6/4D-AH	60	M	M	162-360	45-100	12-56	800-1550	65	5-8	5	365
8/6R-AH	300	M	M	360-828	100-230	10-61	500-1140	72	2-9	5	510
10/8E-M	120	M	M	666-1440	185-400	14-60	600-1100	73	4-10	5	549
10/8ST-AH	560	M	M	612-1368	170-380	11-61	400-850	71	4-10	5	686
12/10ST-AH	560	M	M	936-1980	260-550	7-68	300-800	82	6	5	762
14/12ST-AH	560	M	M	1260-2772	350-770	13-63	300-600	77	3-10	5	965
16/14TU-AH	1200	M	M	1368-3060	380-850	11-63	250-550	79	4-10	5	1067
20/18TU-AH	1200	M	M	2520-5400	700-1500	13-57	200-400	85	5-10	5	1370
注： 1.“M”代表合金耐磨材料/陶瓷材料。 2.推荐流量范围50%Q'≤Q≤110%Q' (Q'≈相应于最高效率点流量) 3.NPSH是指最高转速时，推荐Q点所对应的NPSH值。

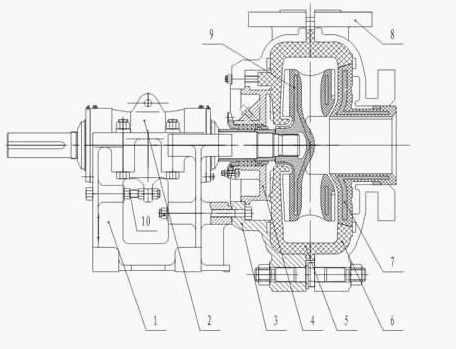

4.结构图

AH(R)、M系列陶瓷渣浆泵结构图
